ZQHP氣動薄膜單座切斷閥

一、氣動薄膜單座切斷閥 概述

ZQHP氣動薄膜單座切斷閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。

ZQHP氣動薄膜單座切斷閥于電磁閥配合使用，通過控制電磁閥的開啟關閉來控制閥門切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。

本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座(二位三通)三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、16、40、64四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或Ⅵ級。流量特性為快開。

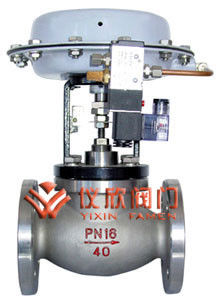

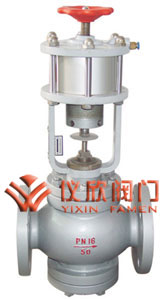

氣動薄膜單座切斷閥	氣動活塞式單座切斷閥

二、氣動薄膜單座切斷閥 主要零件材料

材料代號		C（WCB）	P（304）	R（316）
主要 零件	閥體、閥蓋	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	閥芯、閥座	1Cr18Ni9Ti（304）或司鈦萊合金堆焊	1Cr18Ni9Ti（304）或司鈦萊合金堆焊	1Cr18Ni12Mo2Ti（316）或司鈦萊合金堆焊
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯（F4）、柔性石墨、
	墊片	增強聚四氟乙烯（F4） 、不銹鋼墊片、金屬石墨纏繞墊片
	上下膜蓋	A3鋼板沖壓
	波紋膜片	丁晴橡膠夾增強滌淪織物
	彈簧	60Si2Mn
	推桿、襯套	2Cr13
	軸套	聚氨酯（用于反作用）
適用工況	適用介質	水蒸汽油品類氣液體	硝酸堿類腐蝕性氣液體	醋酸類等腐蝕性氣液體
	適用溫度	-30～+200℃ -30～+450℃ F4：≤200℃

三、氣動薄膜單座切斷閥 主要技術參數

公稱通徑DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數kv	套筒			11	20	30	48	75	120	190	300	480	760
	單座	5	7	11	20	30	48	75	120	190	300	480	760
	三通
額定行程		8				12		20		25	40		50
允許泄漏量	硬密封（L/H）	套筒5×10-5閥額定容量　單座、三通1.2×10-7×閥的額定容量
	軟密封（ml/min）	0泄漏
膜片有效面積（cm2）（薄膜式切斷閥）		100				200		400			600	1000
公稱壓力PN(MPa)		1.6　4.0　6.4
允許壓差（MPa）	單座	6.4	6.4	3.8	2.5	2.9	1.8	2.0	1.3	0.83	0.8	0.55	0.52
	套筒	6.4
信號壓力KPa		200（薄膜片）
回訊電壓		AC220V/DC24V/DC110V

四、氣動薄膜單座切斷閥 連接尺寸

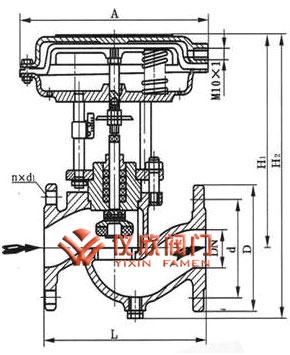

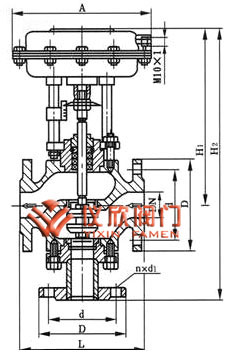

氣動薄膜單座切斷閥結構尺寸圖	氣動活塞式單座切斷閥結構圖

公稱通徑		20	25	32	40	50	65	80	100	125	150	200
額定流量系數		8	12	17	29	43	70	110	165	275	440	690
H3(mm)		398	392	404	427	443	532	558	577	728	940	995
A(mm)		194			230		306			394	496
L(mm)	PN16	150	160	180	200	230	290	310	350	400	480	600
	PN64	230		260		300	340	380	430	500	550	650
D(mm)	PN16	105	115	140	150	165	185	200	220	250	285	340
	PN64	130	140	155	170	180	205	215	250	295	345	415
