電動閥門氣動閥門自力式調節閥手動閥門

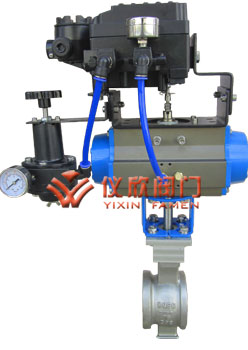

ZSHV氣動V型調節球閥是一種具有全新設計理 念及結構的新型 V 型調節球閥，與傳統的硬密封 V 型球閥 相比，密封更可靠，性能更優良。 |
 |
| 型式 | 直通兩體式鑄造?V 型球閥?DN25～200 直通整體式鑄造?V 型球閥?DN250～300 |
|---|---|
| 公稱通徑 | DN25、32、40、50、65、80、100、125、150、200、250、300 |
| 公稱壓力 | ANSI 150、300 Lb；JIS 10、20 K；PN1.6、2.5、4.0MPa |
| 連接形式 | 法蘭連接：RF、FM，標準按?? ?ANSI B16.5；JIS B2201；HG20596（或?GB9113-2000） |
| 閥體材質 | WCB / SCPH2，WC6/ SCPH21，WC9/ SCPH32，CF8 / SCS13A，? CF8M / SCS14A 閥體、閥內件材料的組合及工作溫度范圍請參閱表?1 |
| 使用溫度 | 常溫型：-29～+150℃ 高溫型：+150～+450℃ |
| 填料 | 常溫型：楔型聚四氟乙烯填料 高溫型：柔性石墨成型填料 |
| 與執行機構連接 | 符合?ISO 5211/1～5211/3-1982 |
| 閥芯型式 | V 型缺口閥芯 |
|---|---|
| 流量特性 | 近似等百分比性，請參照圖?2 |
| 流量系數 | 請參見表?2 |
| 閥內件材質 | 閥體、閥內件材料的組合及工作溫度范圍請參閱表?1 |
| 球芯轉角 | 90° |
| 扭矩 | 請參見表?4 |
| 型式 | GT 型氣缸執行機構 |
|---|---|
| 供氣壓力 | 0.40～0.70MPa |
| 氣源接頭 | Rc1/4 |
| 環境溫度 | -30～+70℃ |
| 選配附件 | 定位器、空氣過濾減壓閥、電磁閥、限位開關、手輪機構、其它 |
整機性能
| 作用方式 | 單作用氣缸執行機構：正作用（氣壓增加閥閉）；反作用（氣壓增加閥開） 雙作用氣缸執行機構：隨輸入定位器信號的增加閥開或閥閉 |
|---|---|
| 可?? ?調?? ?比 | 300：1 |
| 閥座泄漏量 | 金屬閥座：符合?FCI 70-2-1998（ASME B16.104）和?GB4213-1992? Ⅳ級? 和? Ⅴ級? 要求 |
| 回差 | 1.5%（帶定位器） |
| 線性 | ±1.5%（帶定位器） |
| 始終點偏差? | ±2% |
| 允許壓差? | 請參閱? 表?5 |
| 外形尺寸和重量 | 請參閱? 表?8、9、10? 和? 圖?3、4、5 |
特殊規格
| 閥體組件特殊檢查 | 流量特性檢查、材料檢查（實驗報告）、非破壞檢查、放射線檢查 | |||
|---|---|---|---|---|
| 閥體組件特殊清洗 | 完全除油、除水處理 | |||
| 閥體組件? 及? 執 行機構特殊規格 | 特殊材質處理 | 禁銅處理 | 特殊空氣配管和特殊接頭 | |
| 防沙、防塵型 | 防強腐蝕型 | 真空工作條件用 | ||
| 熱帶地區用 | 寒帶地區用 | 指定色涂層 | ||
| 接觸大氣部分?SUS 不銹鋼螺栓、螺母 | 快速開啟或關閉時間 | |||
| 本體材質為碳鋼 | ||||
| 1 | 底座 | WCB | LCB | WC9 |
| 2 | 閥體 | WCB | LCB | WC9 |
| 3 | 下閥軸 | 2Cr13 | 2Cr13 | 2Cr13 |
| 4 | 密封圈 | PTFE/PPL PPL |
||
| 5 | V球 | CF8 | CF8M | CF3M |
| 6 | 上閥軸 | 2Cr13 | 2Cr13 | 2Cr13 |
| 7 | 填料 | 柔性石墨/PTFE | ||
| 8 | 填料壓蓋 | WCB | LCB | WC9 |
| 9 | 壓板 | WCB | LCB | WC9 |
| 本體材質為不銹鋼 | ||||
| 1 | 底座 | CF8 | CF8M | CF3M |
| 2 | 閥體 | CF8 | CF8M | CF3M |
| 3 | 下閥軸 | 304 | 316 | 316L |
| 4 | 密封圈 | PTFE/PPL | ||
| 5 | V球 | CF8 | CF8M | CF3M |
| 6 | 上閥軸 | 304 | 316 | 316L |
| 7 | 填料 | 柔性石墨/PTFE | ||
| 8 | 填料壓蓋 | CF8 | CF8M | CF3M |
| 9 | 壓板 | CF8 | CF8M | CF3M |
| 公稱通徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 | 28 | 31 | 37 | 40 | 53 | 66 | 89 | 104 | 130 | 173 | 212 | 255 |
| 流量系數?Kv | 30 | 35 | 56 | 90 | 140 | 230 | 387 | 600 | 965 | 1567 | 2400 | 3900 |
閥配用 GTE 單作用氣缸執行機構 （帶定位器）
| 執行機構 | 氣源壓力 （MPa） |
允許壓差（MPa） | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公稱通徑 | |||||||||||||
| 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| GTE100-08 | 0.5 | 4.0 | 2.3 | 2.3 | 1.6 | ||||||||
| GTE115-10 | 4.0 | ||||||||||||
| GTE190-10 | 4.0 | 2.3 | |||||||||||
| GTE210-10 | 2.3 | ||||||||||||
| GTE255-08 | 1.6 | 1.6 | |||||||||||
| GTE255-10 | 2.3 | 1.6 | |||||||||||
| GTE300-10 | 2.3 | 2.3 | |||||||||||
| GTE350-10 | 2.0 | 1.6 | |||||||||||
閥配用 GTD 雙作用氣缸執行機構 （帶定位器）
| 執行機構 | 氣源壓力 （MPa） |
允許壓差（MPa） | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公稱通徑 | |||||||||||||
| 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| GTD090 | 0.5 | 4.0 | 4.0 | 4.0 | 1.6 | ||||||||
| GTD100 | 4.0 | ||||||||||||
| GTD145 | 4.0 | 2.3 | |||||||||||
| GTD160 | 2.3 | 2.3 | |||||||||||
| GTD210 | 2.3 | 1.6 | |||||||||||
| GTD255 | 2.3 | ||||||||||||
| GTD300 | 2.3 | ||||||||||||
| GTD350 | 2.3 | ||||||||||||
| 公稱通徑 | H | H1 | H2 | H3 | L | L1 | D | 重量 | 氣源接口 |
|---|---|---|---|---|---|---|---|---|---|
| 25 | 380 | 57 | 160 | 73 | 50 | 177 | 64 | 9 | G1/8” |
| 32 | 420 | 60 | 175 | 93 | 55 | 203 | 76 | 10 | G1/4” |
| 40 | 440 | 63 | 190 | 93 | 60 | 216 | 82 | 19 | |
| 50 | 480 | 92 | 200 | 93 | 75 | 284 | 100 | 36 | |
| 65 | 510 | 100 | 230 | 108 | 145 | 290 | 48 | ||
| 80 | 600 | 108 | 250 | 108 | 165 | 368 | 70 | ||
| 100 | 680 | 117 | 270 | 108 | 194 | 420 | 98 | ||
| 125 | 750 | 140 | 320 | 135 | 210 | 583 | 240 | ||
| 150 | 850 | 177 | 355 | 135 | 222 | 662 | 252 | ||
| 200 | 920 | 200 | 425 | 138 | 243 | 1359 | 340 | M16ⅹ1.5 | |
| 250 | 1150 | 252 | 520 | 138 | 297 | 1448 | 562 | ||
| 300 | 1400 | 270 | 575 | 138 | 338 | 1850 | 610 | ||
| 350 | 1500 | 300 | 655 | 138 | 450 | 1850 | 892 | ||
| 400 | 1600 | 340 | 740 | 138 | 500 | 1850 | 956 |
