F745X遙控浮球閥

一、F745X遙控浮球閥 概述

F745X隔膜式遙控浮球閥是兼具多種功能的水力操作式閥門。主要安裝于水池或高架水塔的進水口處，當水位達到設定的高度時，主閥由浮球?qū)Э刂脐P(guān)閉進水口停止供水；當水位下降后，主閥由浮球?qū)чy控制打開進水口向水池注水，實現自動補水。液位控制精確，不受水壓干擾；隔膜式遙控浮球閥可隨水池的高度及使用空間任意位置安裝，維護、調試、檢查方便、密封可靠，使用壽命長。隔膜式閥門性能可靠、強度高、動作平穩適用于450口徑以下的管道。

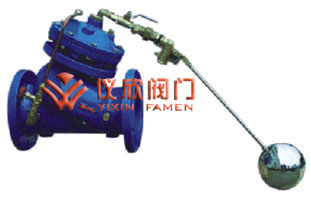

F745X遙控浮球閥	F745X遙控浮球閥尺寸圖

二、F745X遙控浮球閥　結構特點

本產品由主閥和浮球閥及接管系統組成，主閥閥體采用全通道、直流式、流線型設計，并采取膜片式或活塞式兩類結構。接管系統由浮球閥、球閥和接管組成。 本產品直接利用浮球?qū)чy進行液面控制，不需要其它裝置和能源，結構簡單，維護保養簡便，控制不受水壓影響，液面控制準確度高，密封可靠。

三、F745X遙控浮球閥　工作原理

當管道從進水端給水時，由于球閥、浮球閥是常開的，水通過微型過濾器、球閥B、控制室、球閥A、浮球閥進入水池，主閥控制室不形成壓力，主閥開啟，水塔(池)供水。 當水塔(池)的水面上升至設定高度時，浮球浮起關閉浮球閥，控制室水壓升高推動主閥關閉，供水停止。當水池水面下降后，浮球閥重新開啟，控制室水壓下降，主閥再次開啟繼續供水，保持液面的設定高度。

四、F745X遙控浮球閥　工作特點

1、關閉嚴密可靠。主閥密封采用橡膠密封環密封，關閉動力由主閥控制室自動形成，保持合適關閉力，密封壽命和可靠性高。
2、操作方便，無需為閥門另配電控系統。閥門隨液面高度變化自動開啟和關閉。
3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。

五、F745X遙控浮球閥　功能與用途

本閥門安裝在水塔、水池的進口端管路上，完成保持水塔、水池液面的規定高度的功能。
本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統的水塔、水池等設施的液面高度自動控制。

六、F745X遙控浮球閥　主要技術參數

公稱壓(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	調壓范圍(MPa)	最低動作壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	0.09-0.8	≥0.07	水	0-80
1.6	2.4	1.76	0.15-1.4
2.5	3.75	2.75	0.2-2.0

七、F745X遙控浮球閥　主要零件材料

零件名稱	零件材料
閥體 閥蓋	WCB
閥座 閥盤	銅合金/2Cr13
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
缸套 活塞(活塞型)	2Cr13
膜片(膜片型)	夾織物丁腈橡膠
調節閥 球閥	銅合金
過濾器	不銹鋼

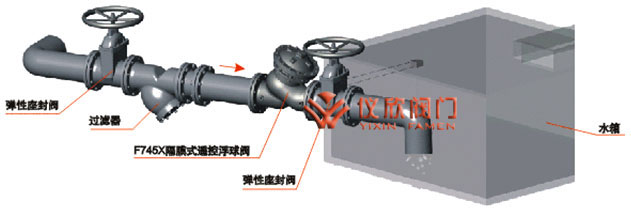

八、F745X遙控浮球閥　安裝示意圖

九、F745X遙控浮球閥　主要外形連接尺寸

公稱通徑 (mm)	尺寸
	L	H
50	205	255
65	216	290
80	250	326
100	320	380
125	365	448
150	415	495
200	500	625
250	605	744
300	698	879
350	787	909
400	914	1130
450	978	1160
500	978	1198
600	1200	1600
700	1450	1750
800	1560	1900
900	1800	2100
1000	2000	2400
